Jak zmierzyć promień brodzika do kabiny półokrągłej? R500 i R550 krok po kroku
Najważniejsza informacja
Promienia brodzika półokrągłego nie określa się wyłącznie na podstawie wymiaru 80x80, 90x90 czy 100x100 cm. Trzeba zmierzyć pełny bok brodzika A oraz prosty odcinek B od narożnika do miejsca, w którym kończy się część prosta i zaczyna łuk.

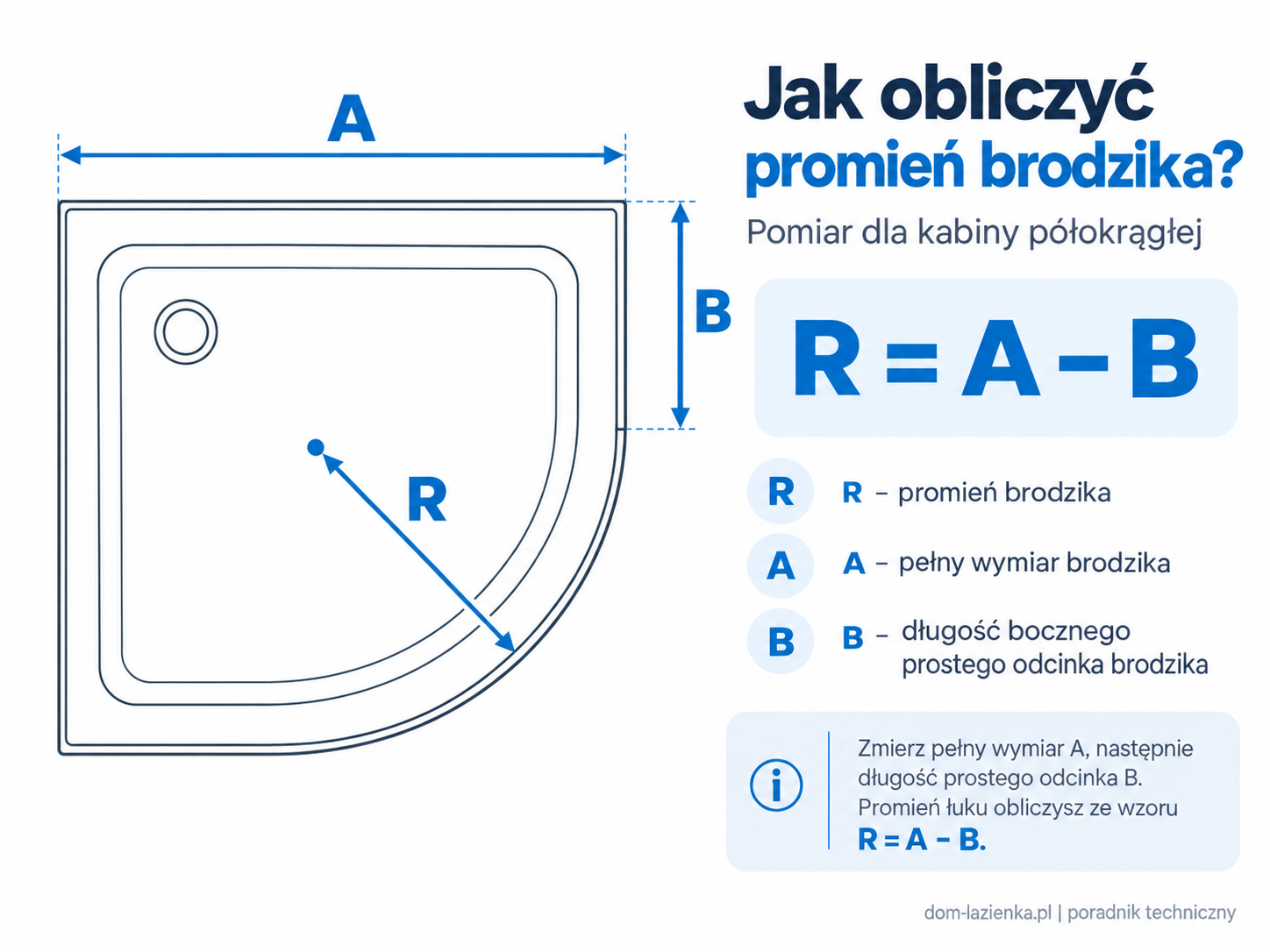

Promień obliczamy ze wzoru R = A − B. Jeżeli brodzik 90x90 cm ma prosty odcinek długości 400 mm, wynik wynosi R500. Jeżeli odcinek prosty ma 350 mm, wynik wynosi R550.
Sam wynik R500 lub R550 nie potwierdza jeszcze, że dowolna kabina o takim oznaczeniu będzie pasowała. Trzeba dodatkowo porównać zakres montażowy, rysunek techniczny oraz linię ustawienia profili i szyb konkretnego modelu.
Dobór kabiny półokrągłej do istniejącego brodzika wymaga sprawdzenia większej liczby parametrów niż przy konstrukcji kwadratowej. Oprócz wymiaru przy ścianach dochodzi geometria zaokrąglonego frontu. To właśnie promień decyduje o przebiegu łuku.
Dwa brodziki opisane jako 90x90 cm mogą zajmować podobną przestrzeń przy ścianach, a jednocześnie mieć inaczej poprowadzony przód. Jeżeli geometria kabiny i brodzika się nie zgadza, profile oraz szyby nie ustawią się prawidłowo na rancie.
Co oznacza R500, R550 i litera R?
R oznacza promień łuku. W dokumentacji kabin i brodzików wartość podawana jest najczęściej w milimetrach.
Sam wymiar brodzika, np. 90x90 cm, nie określa automatycznie promienia. Dlatego oznaczenia wymiaru i promienia zawsze trzeba traktować jako dwa oddzielne parametry.
Jak zmierzyć promień brodzika półokrągłego?
Do podstawowego pomiaru wystarczy miarka, długa linijka lub poziomica. Najważniejsza nie jest jednak dokładność odejmowania, lecz prawidłowe znalezienie miejsca, w którym kończy się prosty fragment brodzika i zaczyna łuk.
Krok 1 – zmierz pełny bok brodzika.
Zmierz wymiar od narożnika przy ścianie do zewnętrznej krawędzi brodzika wzdłuż jednego boku. Ten wymiar oznaczamy jako A. Jeśli znasz model brodzika, warto dodatkowo porównać pomiar z jego dokumentacją techniczną.
Krok 2 – znajdź miejsce rozpoczęcia łuku.
Szukamy punktu styczności: do tego miejsca krawędź brodzika biegnie prosto, a następnie zaczyna zmieniać kierunek. Nie wybieramy przypadkowego punktu w widocznym zaokrągleniu.
Krok 3 – zmierz odcinek prosty.
Zmierz od narożnika do punktu rozpoczęcia łuku. Ten odcinek oznaczamy jako B. W dokumentacjach producentów może być oznaczany inną literą, np. C – znaczenie pomiaru pozostaje jednak takie samo.
Krok 4 – oblicz promień.
Przykład: brodzik 90x90 cm z promieniem R500
Pełny bok brodzika ma 900 mm, a prosty fragment do początku łuku 400 mm.
A = 900 mm
B = 400 mm
Wynik to R500.
Przykład: brodzik 90x90 cm z promieniem R550
Pełny bok nadal wynosi 900 mm, ale prosty fragment do początku łuku ma 350 mm.
A = 900 mm
B = 350 mm
Wynik to R550.
R500 czy R550 – tabela kontrolna
Poniższa tabela pokazuje zależność wynikającą ze wzoru R = A − B. Służy do kontroli obliczenia, a nie jako tabela zgodności konkretnych kabin i brodzików.
| Pełny bok A | Odcinek B | Obliczenie | Promień |
|---|---|---|---|
| 800 mm | 300 mm | 800 − 300 | R500 |
| 800 mm | 250 mm | 800 − 250 | R550 |
| 900 mm | 400 mm | 900 − 400 | R500 |
| 900 mm | 350 mm | 900 − 350 | R550 |
| 1000 mm | 500 mm | 1000 − 500 | R500 |
| 1000 mm | 450 mm | 1000 − 450 | R550 |
Najtrudniejszy etap: gdzie dokładnie zaczyna się łuk?
To tutaj najłatwiej popełnić błąd. Punkt rozpoczęcia łuku nie powinien być wybierany na podstawie miejsca, w którym zaokrąglenie staje się mocno widoczne.
Szukamy punktu styczności prostej części z łukiem. Do tego miejsca krawędź przebiega prosto. Dopiero dalej zaczyna zmieniać kierunek.
Jeżeli ten punkt zostanie przesunięty podczas pomiaru o kilka centymetrów, wynik promienia również zmieni się o kilka centymetrów. W ten sposób można błędnie zakwalifikować brodzik jako R500 zamiast R550 albo odwrotnie.
Jak znaleźć początek łuku przy szerokim lub zaokrąglonym rancie?
Przy cienkiej, wyraźnie zarysowanej krawędzi miejsce przejścia prostej w łuk jest zwykle łatwe do zauważenia. Trudniej jest przy brodzikach z szerokim rantem, mocno zaokrąglonym profilem albo zamontowanych bardzo blisko płytek.
Przyłóż długą linijkę, poziomicę lub prostą listwę równolegle do prostego odcinka krawędzi. Punkt, w którym obrys brodzika zaczyna odchodzić od przedłużonej linii prostej, wyznacza początek łuku.
Jeżeli nadal trudno go ustalić, można przygotować szablon z papieru lub kartonu i odrysować obrys brodzika. Na płaskim szablonie łatwiej wskazać część prostą i miejsce przejścia w łuk.
Czy brodzik 90x90 zawsze ma ten sam promień?
Nie. Wymiar 90x90 opisuje przede wszystkim rozmiar brodzika przy ścianach. Nie definiuje automatycznie przebiegu jego przedniego łuku.
Dlatego informacja „brodzik 90x90” nie wystarcza do zakupu nowej kabiny półokrągłej. Trzeba znać również promień lub dokładny model brodzika.
To szczególnie ważne przy wymianie samej kabiny na istniejącym brodziku, gdy dokumentacja starego modelu nie jest już dostępna.
R500 i R550 to nie jedyne promienie – uwaga na starsze brodziki R480
Przy nowej instalacji najczęściej spotkasz popularne geometrie stosowane w aktualnych seriach, ale przy wymianie starej kabiny nie wolno zakładać, że brodzik ma R500 lub R550.
Starsze kabiny i brodziki półokrągłe mogą mieć inne promienie. Przykładem jest R480, występujący w starszych systemach. Nowa kabina o innym promieniu nie dopasuje się prawidłowo do takiego brodzika, mimo że oba produkty mogą być opisane np. jako 90x90 cm.
Jeżeli brodzik ma kilkanaście lat, pomiar promienia jest szczególnie ważny. Nie warto kupować nowej kabiny wyłącznie na podstawie nominalnego wymiaru starego zestawu.
Kiedy wzór R = A − B nie powinien być jedyną podstawą?
Wzór dobrze opisuje standardowy brodzik półokrągły, w którym łuk łączy dwa proste odcinki zgodnie z typową geometrią ćwiartki okręgu.
Jeżeli brodzik jest asymetryczny, ma nietypowy kształt, nieregularny łuk albo pochodzi z systemu o konstrukcji odmiennej od standardowej, nie należy samodzielnie sprowadzać jego geometrii do R500 lub R550.
W takim przypadku podstawą powinien być rysunek techniczny producenta albo dokładne oznaczenie modelu.
Promień brodzika a promień szyby kabiny – dlaczego to nie zawsze ta sama linia?
To jeden z najczęściej pomijanych szczegółów technicznych. Promień zewnętrznej krawędzi brodzika oraz promień osi giętej szyby kabiny mogą być mierzone względem różnych linii.
Profile i szyby kabiny są montowane na powierzchni brodzika, czyli zwykle pewną odległość od jego zewnętrznej krawędzi. Z tego powodu producent może w dokumentacji podawać osobno wymiar brodzika i rzeczywistą linię przebiegu szkła.
Wniosek praktyczny: pomiar R500 lub R550 pozwala określić geometrię brodzika, ale zgodność konkretnej kabiny należy jeszcze potwierdzić na jej rysunku technicznym.
Dlaczego kabina 90x90 nie musi mieć osi szkła dokładnie 900 mm od ściany?
Oznaczenie 90x90 jest wymiarem nominalnym odnoszącym się do przewidzianego rozmiaru strefy prysznicowej. Nie oznacza automatycznie, że środek szyby znajduje się dokładnie 900 mm od gotowej ściany.
Kabina musi zostać ustawiona na rancie brodzika, dlatego rzeczywisty przebieg szkła może być przesunięty do wewnątrz. Właśnie z tego powodu producenci podają na rysunkach technicznych zakres montażowy oraz wymiary do osi szkła lub profilu.
Przy doborze nowej kabiny te dane są bardziej miarodajne niż sama nazwa handlowa 80x80, 90x90 czy 100x100.
Czy kabina R500 pasuje do każdego brodzika R500?
Nie należy tego zakładać.
Zgodność promienia jest podstawowym warunkiem, ale trzeba dodatkowo porównać nominalny wymiar, rzeczywisty zakres montażowy, szerokość powierzchni montażowej brodzika, ustawienie profili oraz dane producenta kabiny.
Najbezpieczniejszym rozwiązaniem jest komplet kabiny i brodzika przewidziany jako zgodny przez producenta. Jeśli łączysz elementy różnych marek albo dobierasz nową kabinę do starego brodzika, promień jest pierwszym etapem sprawdzenia, a nie ostatnim.
Co trzeba sprawdzić oprócz promienia?
- Rzeczywisty wymiar brodzika – nie opieraj się wyłącznie na nazwie 80x80, 90x90 lub 100x100.
- Zakres montażowy kabiny – sprawdź minimalny i maksymalny wymiar podany przez producenta.
- Pion ścian – odchylenia mogą wpływać na możliwość ustawienia profili.
- Kąt narożnika – nieprawidłowy kąt utrudnia ustawienie konstrukcji.
- Powierzchnię montażową brodzika – profil musi mieć odpowiednie miejsce na rancie.
- Rysunek techniczny kabiny – szczególnie przebieg osi szkła i wymagane odległości od ścian.
Kiedy wykonać końcowy pomiar?
Jeżeli dobierasz kabinę do gotowego brodzika, pomiary najlepiej wykonywać po zakończeniu prac na ścianach. Płytki, klej i ewentualne korekty narożnika zmieniają rzeczywistą przestrzeń dostępną dla profili.
Promień brodzika sam w sobie się od tego nie zmienia, ale zmienić może się dostępny zakres montażowy kabiny.
Przed zamówieniem sprawdź oba wymiary przy ścianach, pion oraz kąt narożnika.
Najczęstszy błąd: „mam brodzik 90x90, więc kupię kabinę 90x90”
Przy konstrukcji półokrągłej to za mało informacji.
Do prawidłowego doboru trzeba porównać wymiar + promień + zakres montażowy + powierzchnię rantu + dokumentację konkretnej kabiny.
5 najczęstszych błędów przy pomiarze promienia
1. Pomiar do przypadkowego miejsca na łuku.
Odcinek B musi kończyć się dokładnie tam, gdzie prosty fragment przechodzi w łuk.
2. Ustalanie promienia wyłącznie na podstawie rozmiaru.
Brodzik 90x90 nie daje automatycznej odpowiedzi R500 czy R550.
3. Mierzenie A i B względem innych krawędzi.
Oba wymiary muszą odnosić się do tego samego geometrycznego obrysu.
4. Dobór kabiny wyłącznie po oznaczeniu R.
Nawet po ustaleniu promienia trzeba sprawdzić dokumentację i zakres montażowy.
5. Założenie, że stary brodzik ma współczesny standard promienia.
Starsze produkty mogą mieć np. R480 lub inną geometrię.
Jak sprawdzić wynik przed zakupem kabiny?
Po pomiarze zapisz trzy wartości: pełny bok A, długość prostego fragmentu B oraz obliczony promień R. Sam zapis „R550” daje mniej informacji niż cały zestaw pomiarów.
Następnie otwórz rysunek techniczny wybranej kabiny i porównaj promień, zakres wymiarowy oraz sposób jej ustawienia względem ścian i brodzika.
Przy wyborze można porównać kabiny prysznicowe półokrągłe oraz brodziki półokrągłe. Ostateczna zgodność powinna jednak wynikać z parametrów technicznych konkretnych produktów.
A co przy montażu kabiny półokrągłej bez brodzika?
Przy montażu bezpośrednio na posadzce nie ma zewnętrznego rantu brodzika, który wyznaczałby przebieg łuku. Wtedy podstawą są wymiary montażowe podane przez producenta konkretnej kabiny.
Nie należy przenosić na posadzkę promienia zewnętrznej krawędzi brodzika i zakładać, że dokładnie po tej linii przebiegnie oś szyby. Linia szkła może znajdować się bardziej do wewnątrz.
Jeżeli kabina ma być ustawiona bez brodzika, przebieg szkła, miejsce odpływu, spadki posadzki i podział płytek najlepiej zaplanować na podstawie rysunku technicznego wybranego modelu.
Najprostsza zasada do zapamiętania
Zmierz A → zmierz B → policz R = A − B.
Dla brodzika 90x90:
900 − 400 = 500 → R500
900 − 350 = 550 → R550
Następnie sprawdź rysunek techniczny kabiny. Ten drugi etap odróżnia samo prawidłowe zmierzenie promienia od prawidłowego dobrania całego zestawu.
Podsumowanie
Promień standardowego brodzika półokrągłego można ustalić bez specjalistycznych przyrządów. Potrzebny jest pełny wymiar boku A oraz długość prostego fragmentu B do początku łuku. Różnica daje promień: R = A − B.
Najwięcej błędów powstaje przy wskazywaniu miejsca rozpoczęcia łuku oraz przy założeniu, że rozmiar 80x80 czy 90x90 automatycznie oznacza konkretny promień. Szczególną ostrożność trzeba zachować przy starszych brodzikach, ponieważ mogą mieć inne geometrie, np. R480.
Po ustaleniu promienia zawsze trzeba wykonać drugi krok: porównać pomiar z rysunkiem technicznym kabiny, zakresem montażowym i linią przebiegu szkła. Dopiero wtedy można potwierdzić, że kabina i brodzik rzeczywiście będą do siebie pasowały.
